Frostschutzsteuerung digital, mit Temperaturfühler
- Dimension:
- 170 × 120 × 80 mm (H × B × T)
- Farbe:
- weiß
- Höhe:
- 170 mm
- Länge:
- 1,5 m (Fühlerkabel)
- Material:
- Kunststoff
- Produkt:
- Frostschutzsteuerung digital
- Spannung:
- 230 V AC / 50 Hz, einphasig
- Typ:
- Gelelec
- VPE:
- 1 STK
Die digitale Frostschutzsteuerung ermöglicht die temperaturabhängige Ansteuerung der Pool-Filteranlage und unterstützt die aktive Überwinterung wassergefüllter Schwimmbadanlagen. Ein externer Temperaturfühler erfasst die Lufttemperatur außerhalb des Technikraums. Bei Erreichen der eingestellten Einschaltschwelle aktiviert die Steuerung den Frostschutzbetrieb über den Steuerkreis der Filteranlage. Die dadurch ausgelöste Wasserumwälzung trägt dazu bei, das Risiko frostbedingter Schäden zu reduzieren.
Der Temperatursollwert lässt sich über die SET-Taste und die Pfeiltasten einstellen. Eine Digitalanzeige stellt die Temperatur dar; ein zusätzliches Symbol zeigt den aktivierten Frostschutzkontakt an. Die Schaltdifferenz von 1 K reduziert häufige Schaltwechsel bei schwankenden Temperaturen.
Produkteigenschaften
Temperaturabhängige Ansteuerung der Filteranlage zur Unterstützung des Frostschutzes
Externer Temperaturfühler zur Erfassung der Lufttemperatur
Digitalanzeige und Sollwerteinstellung über Bedientasten
Statusanzeige für den aktivierten Frostschutzkontakt
Definierte Schaltdifferenz von 1 K
Gehäuse mit Schutzart IP55 zur Montage im Technikraum oder Innenbereich
Funktionsweise
Die Frostschutzanforderung wird aktiviert, sobald die gemessene Temperatur 1 °C unter dem eingestellten Sollwert liegt. Steigt die Temperatur wieder auf den Sollwert, wird die Frostschutzanforderung beendet. Der weitere Pumpenbetrieb richtet sich nach der vorhandenen Filtersteuerung.
Der eingestellte Sollwert entspricht somit der Abschaltschwelle des Frostschutzbetriebs.
Technische Daten
| Versorgungsspannung | 230 V AC, einphasig |
| Netzfrequenz | 50 Hz |
| Schutzart | IP55 |
| Schlagfestigkeitsklasse | IK07 |
| Zulässige Betriebstemperatur des Steuergeräts | 0 °C bis +35 °C |
| Betriebsbereich des Temperaturfühlers | −40 °C bis +110 °C |
| Schaltdifferenz | 1 K |
| Anzeige | Dreistellige Digitalanzeige mit Dezimalpunkt |
| Fühlerkabellänge | 1,5 m |
| Verlängerung des Fühlerkabels | Auf bis zu 15 m Gesamtlänge möglich |
| Abmessungen H × B × T | 170 × 120 × 80 mm |
| Montage | Wandmontage im Technikraum oder Innenbereich |
| Ansteuerung der Filteranlage | Über deren Steuerkreis gemäß Hersteller-Schaltplan |
Lieferumfang

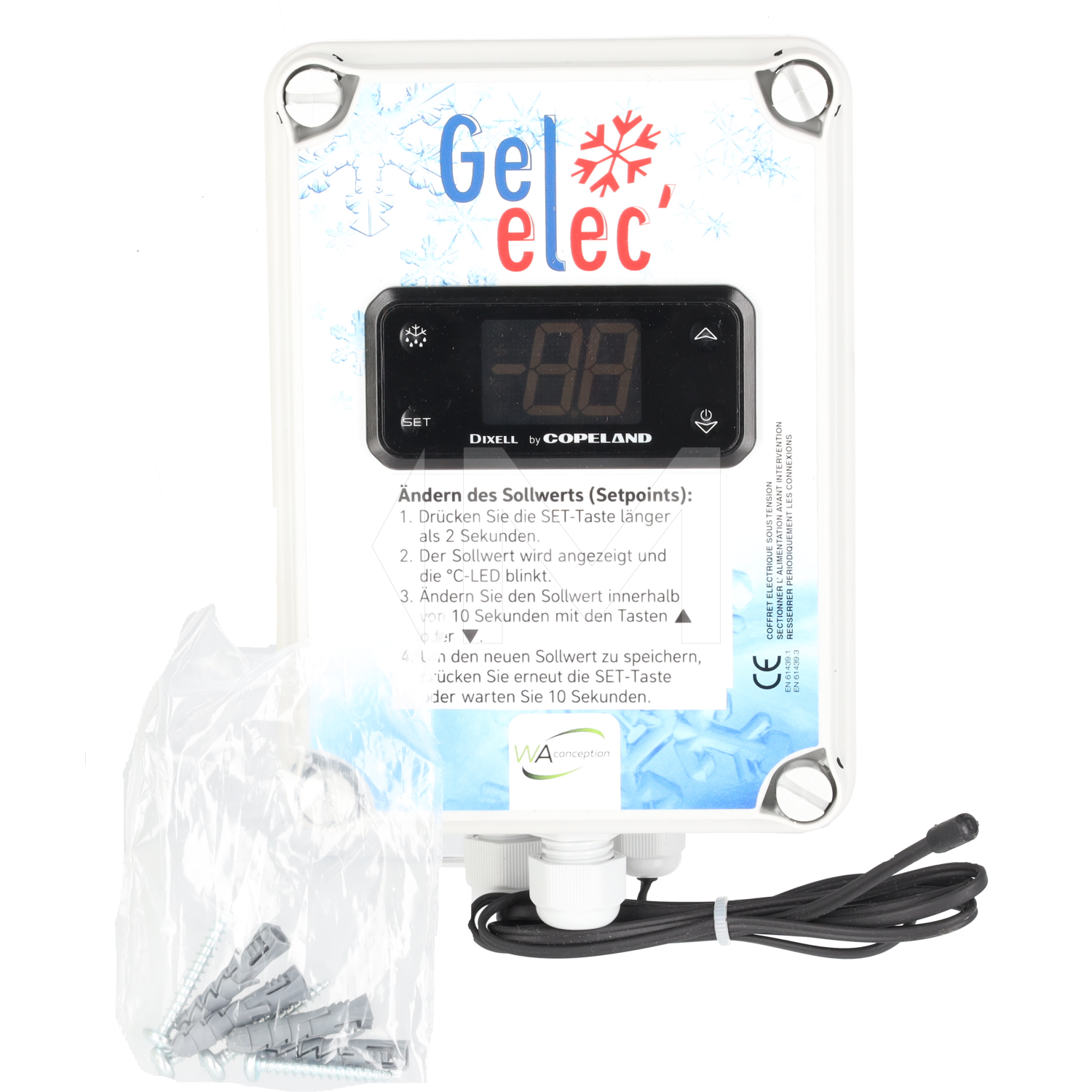

Digitale Frostschutzsteuerung mit Temperaturfühler, 1,5 m Fühlerkabel und Kabelverschraubungen für den Anschluss.
Einbau und Kompatibilität
Die Herstelleranleitung sieht den Anschluss an WA-Conception-Filtersteuerungen vor; die Baureihe für Aufstellbecken ist ausgenommen. Die Eignung für die vorhandene Filtersteuerung ist vor dem Einbau zu prüfen.
Der elektrische Anschluss erfolgt durch qualifiziertes Fachpersonal über den Steuerkreis der Filteranlage. Der Temperaturfühler wird außerhalb des Technikraums an einer vor direkter Sonneneinstrahlung und Witterung geschützten Stelle angebracht. Für den Frostschutzbetrieb müssen die Filteranlage mit Spannung versorgt und die Filterpumpe betriebsbereit sein.
